东风天锦洗扫车国六

东风天锦洗扫车国六

所属栏目:洗扫车

  •  联系人:孙经理
  •  联系电话:13329891505
  •  地址:湖北省随州市北郊星光工业园
  • 超长质保

  • 专业团队

  • 全程监督

  • 合作共赢

来电咨询,优惠多多!

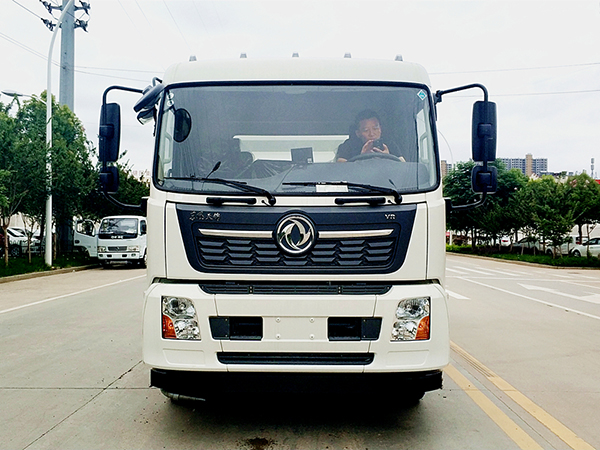

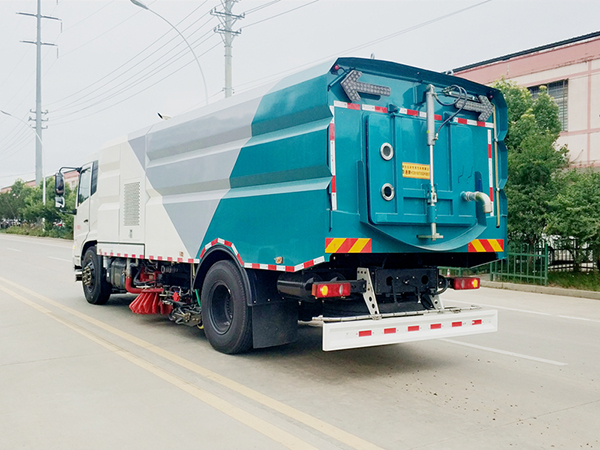

全方位高清图展示

具体参数

/202209/1663830354_4f3f30c794eca4620450.jpg/202209/1663830359_9891f55735333a353467.jpg/202209/1663830359_c788dd81cd319644572e.jpg/202209/1663830360_5e09b83995be3a485c58.jpg/202209/1663830360_e1219952de40ebed4503.jpg

【整车技术参数】

产品**

华通牌

公告批次

333

产品名称

洗扫车

产品型号

HCQ5180TXSDF6

总质量(Kg)

18000

罐体容积(m3)


额定载质量(Kg)

6070,6005

外形尺寸(mm)

8300,8600,8900×2500×3**

整备质量(Kg)

11800

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2,3

鞍座**大载质量(Kg)


接近角/离去角(°)

17/21

前悬/后悬(mm)

1430/2170

轴荷(Kg)

6500/11500

**高车速(Km/h)

89

备注


选装污水箱后部可视窗口样式,侧面防护装置为专用装置,后防护采用碳钢:Q235;焊接连接,后部防护断面尺寸(mm):230×60,后部防护离地高度(mm):350;仅采用:4700,5000,5300mm轴距底盘;整车长/轴距/前悬/后悬对应关系为(mm):8300/4700/1430/2170,8600/5000/1430/2170,8900/5300/1430/2170。ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,4460046450/威伯科汽车**系统(**)有限公司。


【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风商用车有限公司

轴数

2

轮胎数

6

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800,5600

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6,11/10+8

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000,1815

燃料种类

柴油

后轮距(mm)

1820,1860,1800

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

【发动机参数】

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

D6.7NS6B230

B6.2NS6B210

东风康明斯发动机有限公司

东风康明斯发动机有限公司

6700

6200

169

154

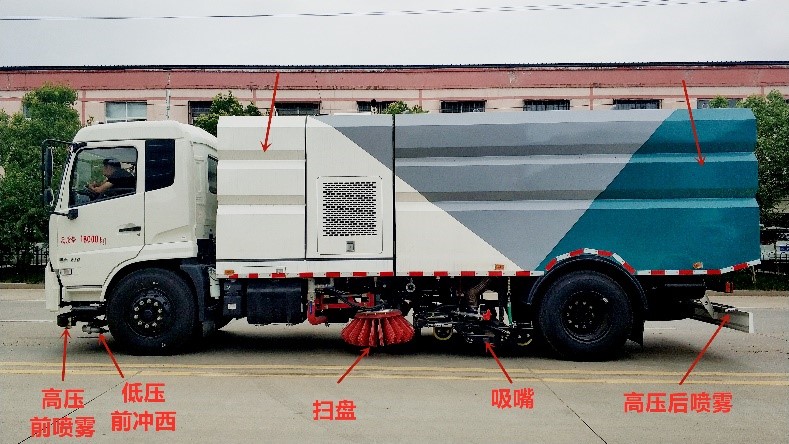

/202209/1663830356_cd007c74f899779ead29.jpg洗扫车是集扫路车、洒水车和高压清洗车 功能于一体的新型路面清洗设备,特别适用于 清洁城市道路路面、路缘、路缘石。对路面的 粉尘有着传统扫路车、洒水车、高压清洗车无 法做到的清洁功能,能在一次作业中完成清 扫、高压清洗和垃圾、污水收集,而且具有高 压喷雾降尘功能。洗扫车采用“中置两立扫+ 中置宽幅吸嘴+内置高压水喷杆+左、右高压侧 喷杆”装置结构。

水箱容积9立方,垃圾箱容积7立方。

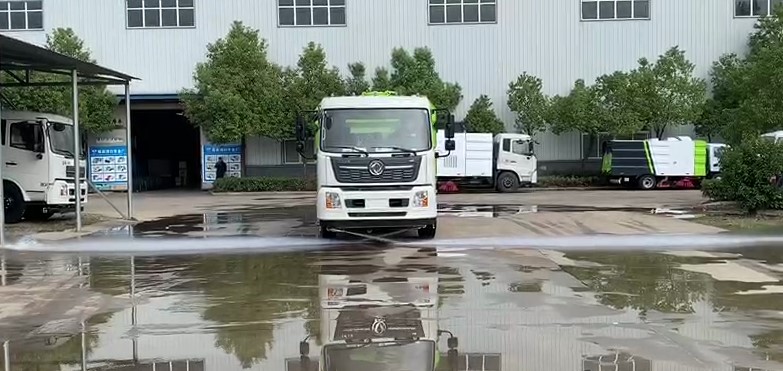

/202209/1663830356_1fbb5c740fcfea781d4b.jpg驾驶室后下方标配低压前冲,由低压水泵 产生的水流,可以像洒水车一样对路面进行大 面积冲洗,冲洗宽度可达24米。

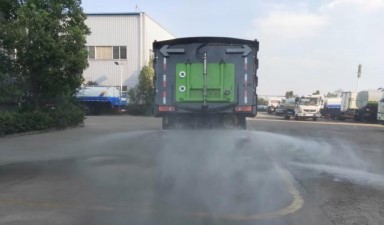

/202209/1663830357_a37568a3df5e56eadc91.jpg由GTM高压水泵产生的后喷雾,可以在洗扫过程中对路面进行喷洒保湿,起到美化路面的作用。
/202209/1663830357_3562298bc196358037a2.jpg左右喷杆安装在吸盘上,随吸盘升降,结 构简单紧凑,保证喷水杆的离地高度固定不变,达到**佳清洗效果,可方便清洗路缘和石立面。
/202209/1663830357_afb9095be14ca8644e60.jpg

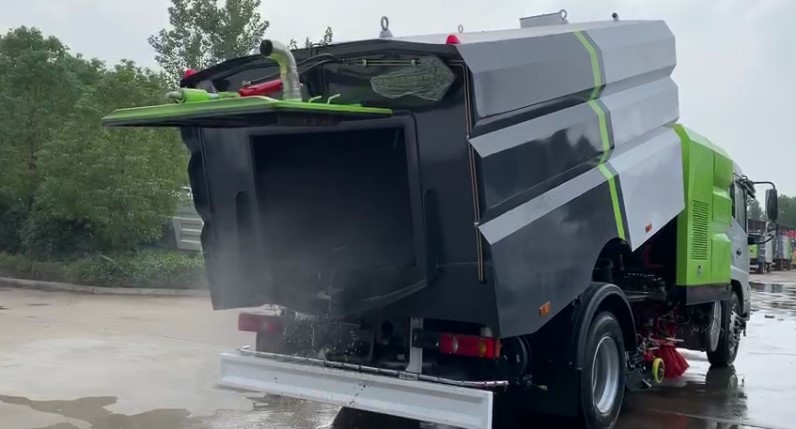

厢体采用倾翻卸料,带高压冲洗自洁装置。垃圾箱自洁装置可在垃圾箱卸料时帮助卸料,冲洗附着在箱体内壁上的残留垃圾。
/202209/1663830357_96a02afc18d81bf919ae.jpg洗扫车右后侧装有机械式自动卷绕冲洗卷盘,配 17m 高压软管,可用于清行车身和其 他需要清洗的地方。手持不锈钢喷**配快速接 头,能方便地与冲洗卷盘连接或脱开,产生的 高压水流可轻松冲去路边小广告。

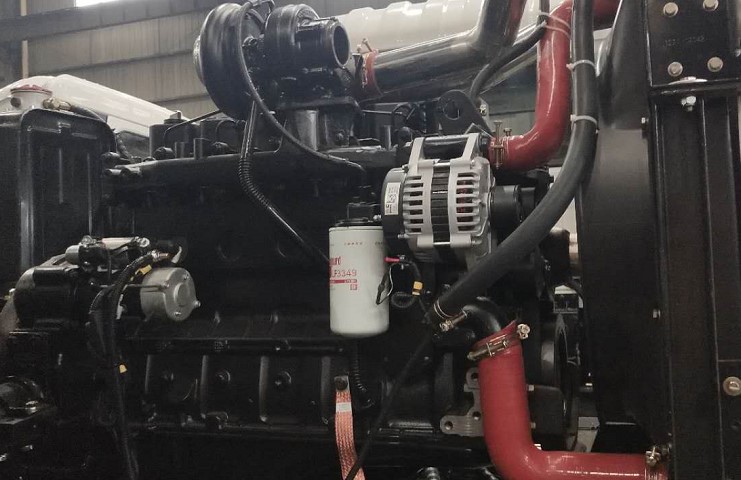

/202209/1663830357_b9640bf75fa9d98e76ec.jpg副发动机:副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。

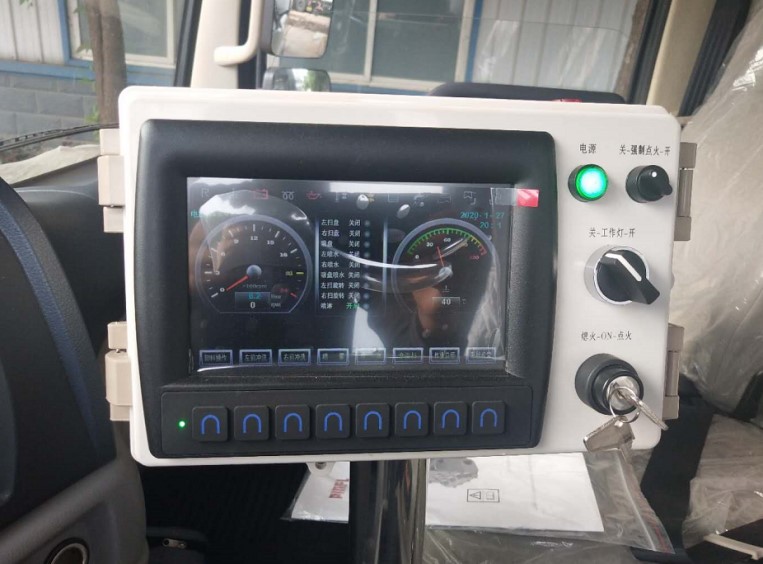

/202209/1663830357_3cad094e35e380c28859.jpg驾驶室**开关:集成叠加设计,PLC驾驶室电液集中**,方便操作。

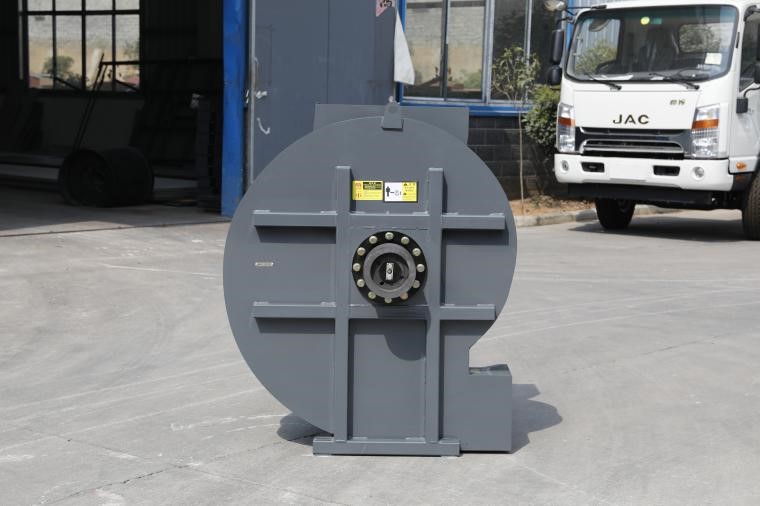

/202209/1663830357_11b58e4ae6996bccb126.jpg风机:副发动机和风机是清扫车的两大核心部 件、副发动机为风机运转提供动力、使得路面 垃圾被吸入箱体内部存放,从而实现路面清洁 作业。风机采用大功率耐磨离心式免维护风机,无噪音,效率高风量大,使用寿命长。
/202209/1663830357_878ea3441aa11632b943.jpg

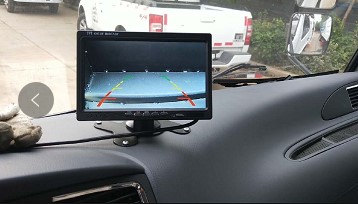

监控屏:洗扫车车体右方和后方装有监视探头,实时监控作业情况并显示在驾驶室内显示屏上,**大限度的保证清吸效果。

/202209/1663830357_62112f7d3bb9035313b3.jpg

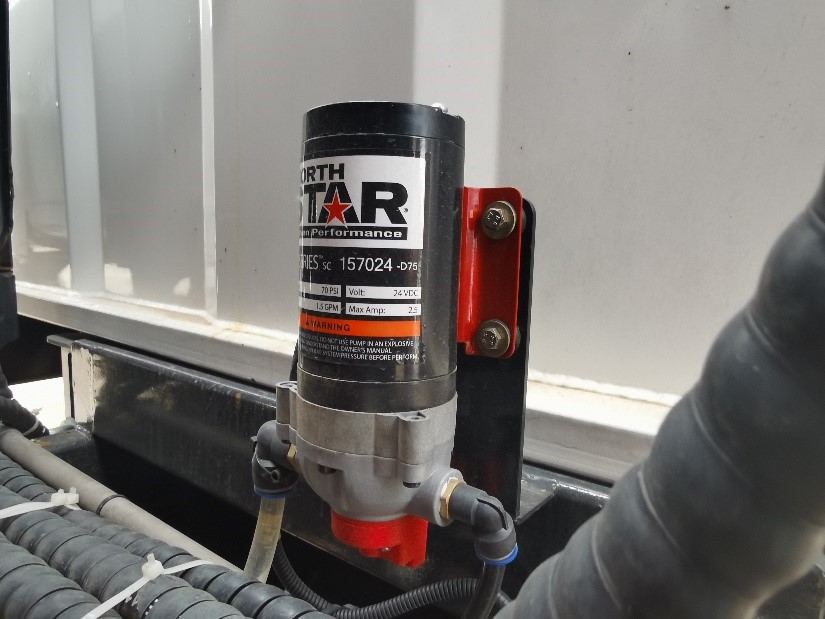

电磁隔膜泵:北极星电子隔膜泵(一个),**扫刷上方 的喷水支架,有效对扫盘扫刷产生的二次扬尘进行抑尘。

/202209/1663830358_5f9edebe31a2093b00c8.jpg

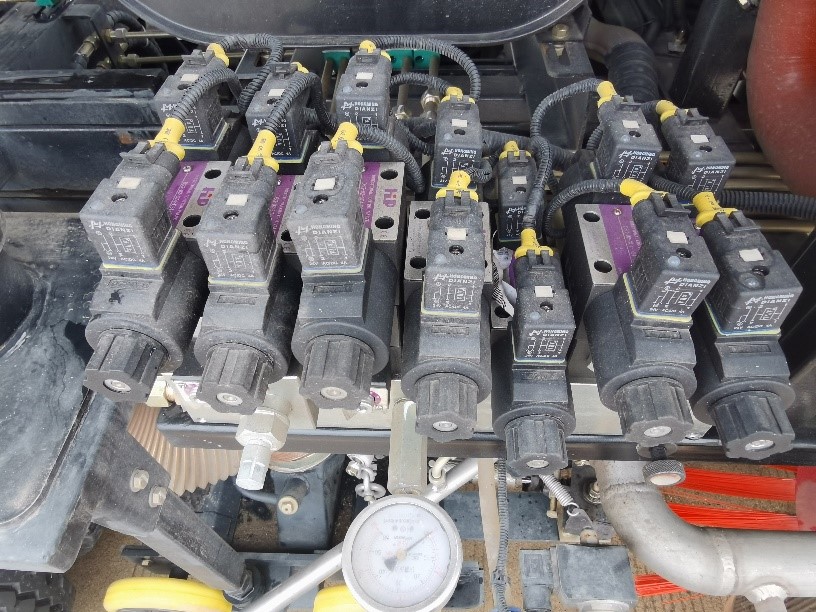

电磁阀组:海普瑞斯电磁阀组是车辆液压系统的核心部件,**整车液压驱动,双向操作按钮,包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作,随车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物进入盒内。

/202209/1663830358_aa64d9a9b3dd09adbdd5.jpg

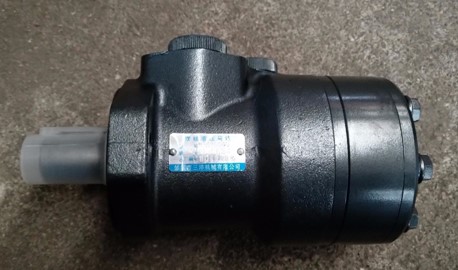

马达:摆线马达采用三洋,能带动扫刷高速旋转,使用寿命长,稳定可靠,故障率低。

/202209/1663830358_213028526bace660d831.jpg

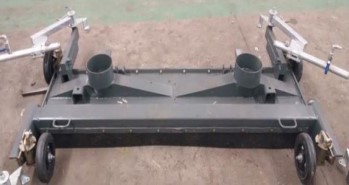

吸盘、吸嘴:吸嘴内设有喷水杆,高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**大限度减少高压水气流冲起污物产生的二次污染。

/202209/1663830358_6dd3876459d92ad36aee.jpg

高压水泵:采用GTM柱塞式高压水泵,流量合适,压力高,允许**大压力达到 12Mpa,耐腐蚀,不阻塞。

/202209/1663830358_90a686ea3a148f4c0438.jpg

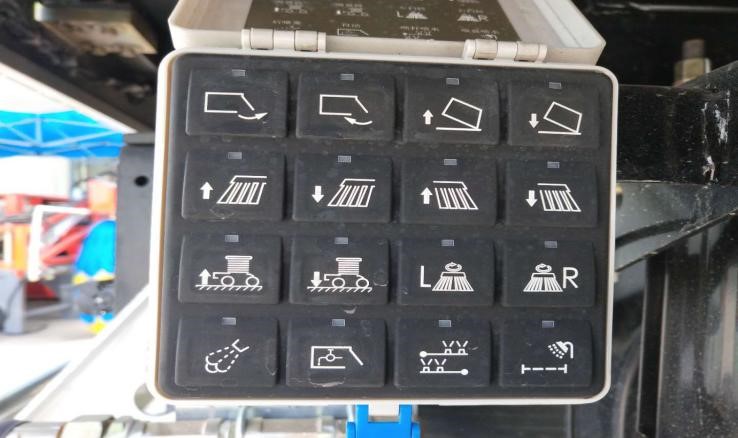

尾部操作盒:装在车辆尾部,方便维修操作和排除故障。

/202209/1663830358_f590ca0952c7545d0a96.jpg

高压分水阀:高压分水阀是由高压卸荷阀和高压调压阀组成,卸荷阀的主要功能是自动**泵的卸荷或加载,能更好的保护高压水泵等关键零部件,为高压水路系统正常作业提供保障。

/202209/1663830358_877f7485d852d22c70e1.jpg

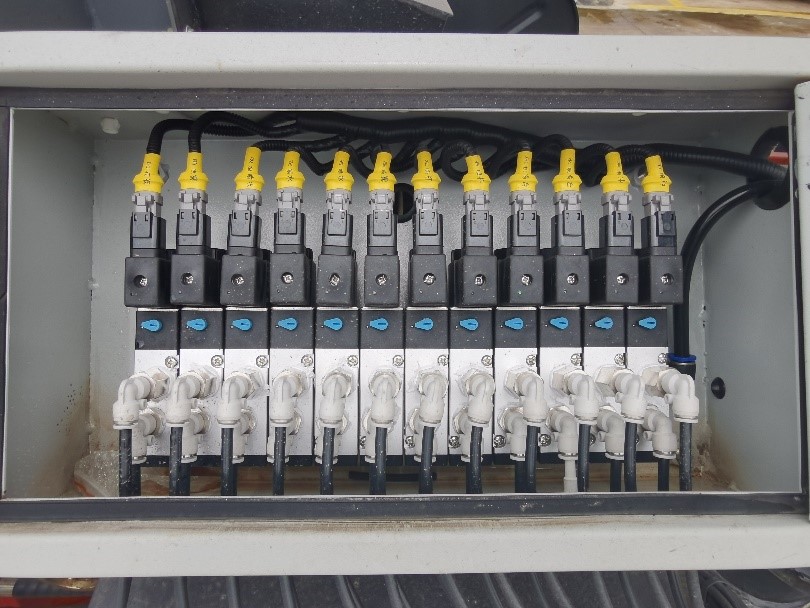

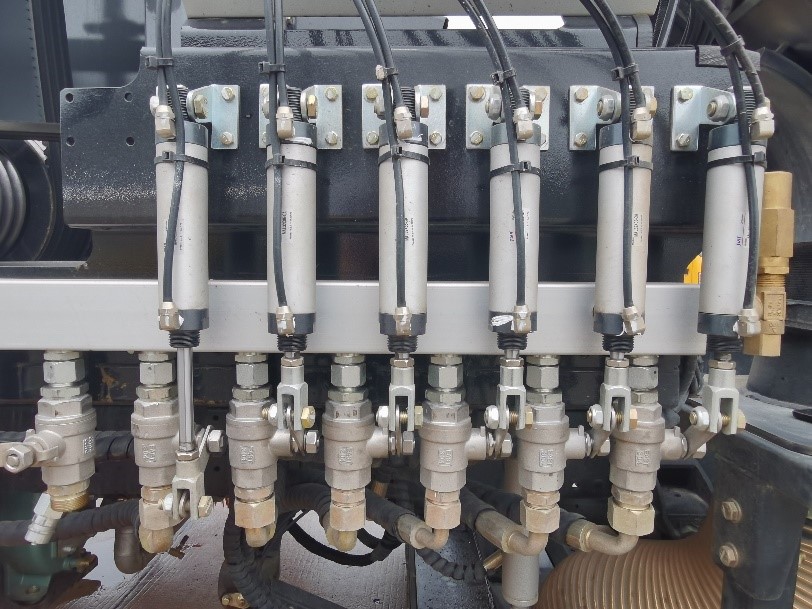

气动**箱:实时查看气动**阀机械作业情况,也能**时间排查问题所在,降低气动阀故障率,延长车辆作业时长。

/202209/1663830358_39774b1f3e9c4d26c1ca.jpg

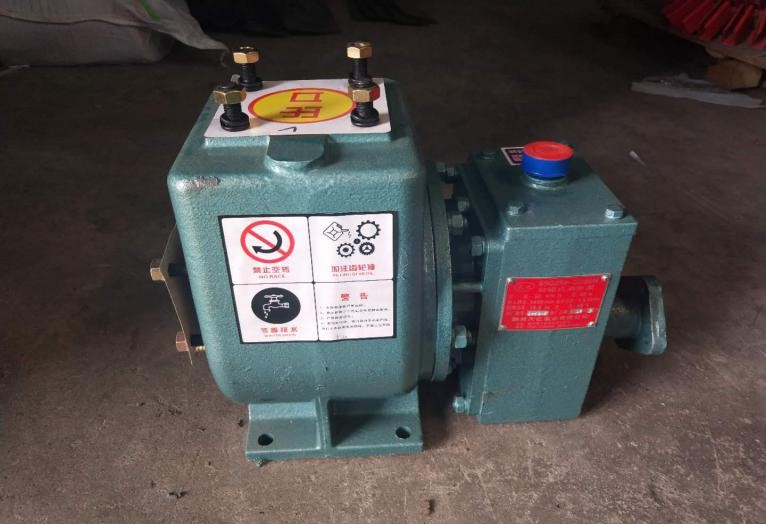

低压水泵:低压水泵采用天亿自吸式洒水车泵,输入转速1450r/min,自吸性能1.5min/4m,配用功率:15.5kw,性能稳定、效率高。

/202209/1663830359_0264ad8c6219bd06e14f.jpg

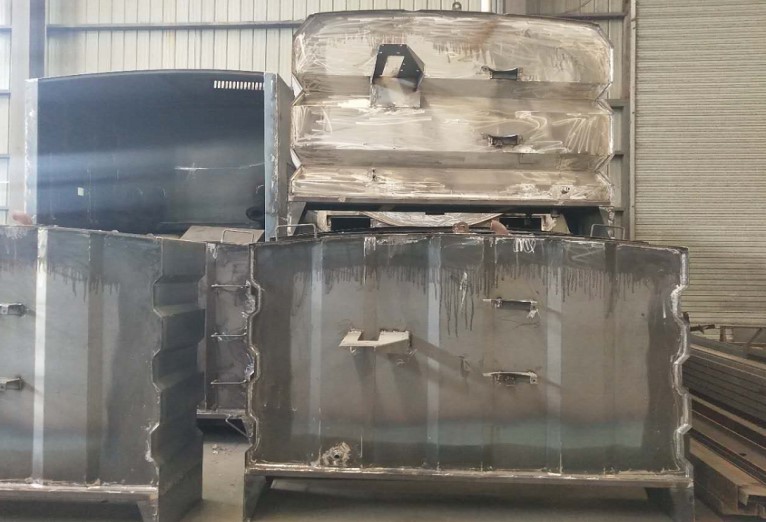

箱体:垃圾箱体采用全不锈钢 304,耐腐蚀,抗氧化,不含铅,不生锈,方便清洗,易于保养。
